Kako spriječiti vodeni čekić u parnom okretnom zglobu?

Vodeni udar česta je i potencijalno štetna pojava u parnim zakretnim spojevima. Kao profesionalni dobavljač parnih okretnih zglobova, razumijemo važnost sprječavanja vodenog udara kako bismo osigurali učinkovit i siguran rad vaših sustava. U ovom blogu istražit ćemo uzroke vodenog udara u parnim okretnim zglobovima i pružiti praktične strategije za njegovo sprječavanje.

Razumijevanje vodenog čekića u parnim okretnim zglobovima

Vodeni udar, poznat i kao hidraulički udar, događa se kada dođe do nagle promjene u brzini protoka tekućine unutar cijevi ili spoja. U kontekstu parnih okretnih spojeva, to se može dogoditi kada se protok pare ili kondenzata naglo zaustavi ili pokrene. Kinetička energija tekućine koja se kreće pretvara se u energiju pritiska, stvarajući udarni val koji putuje kroz sustav. Ovaj udarni val može prouzročiti značajnu štetu na parnom okretnom spoju, cijevima, ventilima i drugim komponentama, što dovodi do curenja, vibracija, pa čak i oštećenja konstrukcije.

Postoji nekoliko čimbenika koji mogu doprinijeti vodenom udaru u parnim okretnim spojevima:

1. Brzo zatvaranje ventila

Kada se ventil u parnom sustavu iznenada zatvori, protok pare ili kondenzata se naglo zaustavlja. To uzrokuje porast tlaka uzvodno od ventila, koji se može širiti kroz parni zakretni spoj i ostatak sustava.

2. Akumulacija kondenzata

Kondenzat je tekući oblik pare koji nastaje dok se para hladi. Ako se dopusti nakupljanje kondenzata u zakretnom spoju pare ili cijevima, može stvoriti nakupinu vode koju strujanje pare gura. Kada ovaj mlaz vode udari u ventil ili promjenu smjera cijevi, može izazvati učinak vodenog udara.

3. Problemi sa parnim zatvaračem

Odvajači pare su uređaji koji se koriste za uklanjanje kondenzata iz parnog sustava uz sprječavanje izlaska pare. Ako odvajači pare ne rade pravilno, u sustavu se može nakupiti kondenzat, povećavajući rizik od vodenog udara.

4. Velika brzina protoka

Prevelika brzina protoka pare ili kondenzata također može pridonijeti vodenom udaru. Kada se tekućina kreće prebrzo, ona ima više kinetičke energije, što može rezultirati ozbiljnijim porastom tlaka kada se protok iznenada zaustavi.

Strategije za sprječavanje vodenog udara u parnim okretnim zglobovima

1. Pravilan odabir i rad ventila

• Sporo - zatvaranje ventila: Odaberite ventile koji su dizajnirani za polagano zatvaranje. To omogućuje postupno smanjenje protoka pare ili kondenzata, čime se smanjuje vjerojatnost iznenadnog skoka tlaka. Na primjer, kuglasti ventili s linearnom karakteristikom protoka mogu se podesiti da se zatvaraju tijekom duljeg razdoblja, smanjujući utjecaj zatvaranja ventila na sustav.
• Izbjegavajte brzo otvaranje ili zatvaranje ventila: Obučite svoje operatere da polako otvaraju i zatvaraju ventile. Nagla promjena položaja ventila može izazvati vodeni udar, stoga je važno slijediti ispravan radni postupak.

2. Upravljanje kondenzatom

• Ugradite odgovarajuće drenažne točke: Osigurajte dovoljno točaka za odvodnju u parnom sustavu, posebno u blizini zakretnih spojeva za paru. Ove drenažne točke trebaju biti opremljene parnim odvajačima za kontinuirano uklanjanje kondenzata. Redovito provjeravajte i održavajte odvajače pare kako biste bili sigurni da ispravno funkcioniraju.
• Nagnite cijevi: Cijevi u parnom sustavu trebaju biti nagnute prema točkama odvodnje. To pomaže kondenzatu da slobodno teče prema odvajačima pare i sprječava njegovo nakupljanje u cijevima i zakretnim spojevima pare.

3. Optimizacija zarobljavanja pare

• Odaberite pravi odvajači pare: Dostupne su različite vrste parnih odvajača, kao što su odvajači s plovkom, termostatski odvajači i termodinamički odvajači. Odaberite vrstu odvajača pare koja je najprikladnija za vašu primjenu na temelju čimbenika kao što su tlak, temperatura i opterećenje kondenzacijom.
• Redovito održavanje: Redovito održavajte odvajače pare kako biste osigurali da nema blokada i da rade učinkovito. Odmah zamijenite sve neispravne odvajače pare kako biste spriječili nakupljanje kondenzata.

4. Kontrola brzine protoka

• Ispravno odredite veličinu cijevi: Osigurajte da su cijevi u parnom sustavu odgovarajuće veličine kako bi se prilagodile brzini protoka pare i kondenzata. Prevelike cijevi mogu dovesti do niskih brzina protoka, što može uzrokovati nakupljanje kondenzata, dok premale cijevi mogu dovesti do velikih brzina protoka i povećanog rizika od hidrauličkog udara.
• Koristite restriktore protoka: U nekim slučajevima, ograničavači protoka mogu se ugraditi u sustav za kontrolu brzine protoka. Ovi uređaji mogu pomoći u održavanju stabilnog protoka i smanjiti rizik od vodenog udara.

Uloga visokokvalitetnih parnih okretnih spojeva

Kao dobavljač parnih okretnih zglobova, nudimo niz visokokvalitetnih proizvoda koji su dizajnirani da minimiziraju rizik od vodenog udara. Naši zakretni spojevi za paru projektirani su s preciznošću kako bi osigurali gladak i učinkovit protok pare i kondenzata. Izrađeni su od visokokvalitetnih materijala koji mogu izdržati fluktuacije tlaka i temperature u parnom sustavu.

• Glatka unutarnja površina: Naši parni okretni spojevi imaju glatku unutarnju površinu, što smanjuje trenje i turbulenciju protoka tekućine. To pomaže u sprječavanju stvaranja nakupina kondenzata i smanjuje rizik od vodenog udara.
• Robusna konstrukcija: Robusna konstrukcija naših parnih zakretnih spojeva osigurava da mogu izdržati udarne valove koje stvara vodeni udar. Dizajnirani su tako da imaju visoku otpornost na zamor, što produljuje njihov radni vijek i smanjuje potrebu za čestim zamjenama.

Srodni proizvodi

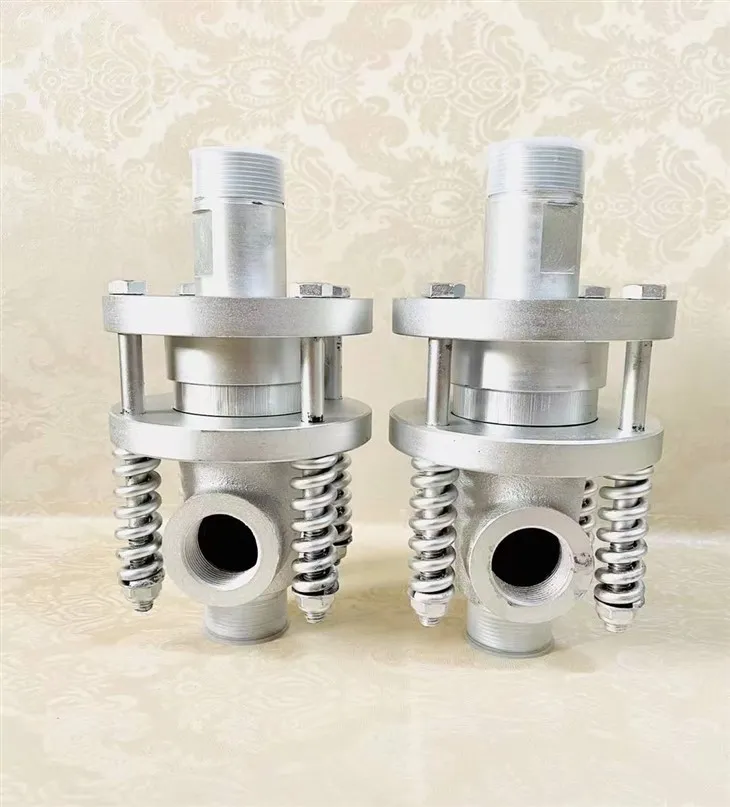

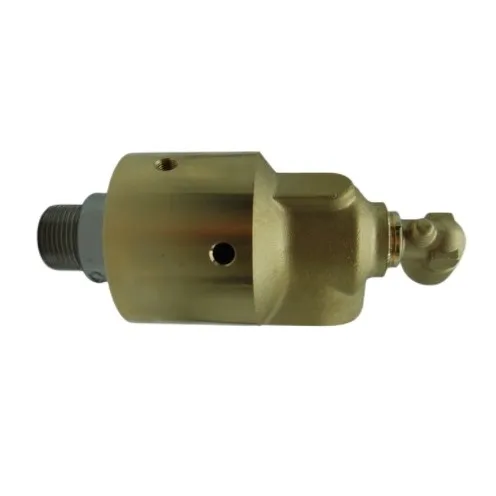

Ako ste zainteresirani za druge srodne proizvode, također nudimoRotirajući spoj cijevi,Rotacijska spojka voda, iHidraulički rotacijski zakretni. Ovi su proizvodi dizajnirani kako bi zadovoljili različite potrebe različitih industrija i aplikacija.

Kontaktirajte nas za nabavu

Sprječavanje vodenog udara u parnim okretnim spojevima ključno je za pouzdan i učinkovit rad vaših parnih sustava. Kao pouzdani dobavljač parnih zakretnih zglobova, predani smo pružanju visokokvalitetnih proizvoda i profesionalnih rješenja. Ako imate bilo kakvih pitanja ili ste zainteresirani za kupnju naših parnih okretnih spojeva ili srodnih proizvoda, slobodno nas kontaktirajte. Naš tim stručnjaka rado će vam pomoći s vašim potrebama nabave i pružiti vam detaljnu tehničku podršku.

Reference

• "Steam Engineering Handbook" Bryan G. Karney
• "Mehanika fluida i hidraulički strojevi" RK Bansal
• Industrijski standardi i smjernice vezane uz parne sustave i zaštitu od vodenog udara.
