Kako ispitati nepropusnost zračnog rotacijskog spoja?

Kao dobavljača zračnih rotacijskih spojeva, često me pitaju kako ispitati nepropusnost zraka ovih ključnih komponenti. Zračni rotacijski spojevi koriste se u raznim primjenama gdje je potreban prijenos komprimiranog zraka iz stacionarnog izvora u rotirajući dio. Osiguravanje njihove nepropusnosti za zrak ključno je za učinkovit i siguran rad opreme u koju su ugrađeni. U ovom blogu provest ću vas kroz korake i metode ispitivanja nepropusnosti za zrakZračni rotacijski zglob.

Zašto testirati nepropusnost zraka?

Prije nego što zaronimo u metode ispitivanja, razgovarajmo nakratko o tome zašto je toliko važno ispitati nepropusnost zračnog rotacijskog spoja. Spoj koji curi može dovesti do čitave hrpe problema. Za početak, može uzrokovati gubitak tlaka u sustavu, što znači da oprema možda neće raditi učinkovito koliko bi trebala. To može rezultirati povećanom potrošnjom energije, budući da sustav mora više raditi kako bi održao potreban tlak.

Štoviše, curenje zraka također može dovesti do sigurnosnih problema. U nekim industrijskim primjenama komprimirani zrak može biti pod visokim tlakom, a curenje može uzrokovati iznenadna ispuštanja zraka, što može biti opasno za radnike u blizini. Osim toga, curenje može unijeti kontaminante u sustav, što može oštetiti druge komponente i smanjiti ukupni životni vijek opreme.

Pripreme za prethodno ispitivanje

Prije nego počnete ispitivati ​​nepropusnost zračnog rotacijskog spoja, morate učiniti nekoliko stvari. Najprije provjerite je li spoj ispravno postavljen. Provjerite jesu li svi spojevi čvrsti i je li spoj ispravno poravnat. Svi labavi spojevi ili neusklađenosti mogu uzrokovati lažna očitanja tijekom testa.

Zatim temeljito očistite spoj. Prljavština, krhotine ili stara maziva mogu utjecati na rezultate testa. Koristite čistu krpu i odgovarajuće sredstvo za čišćenje kako biste uklonili sva onečišćenja s površine spoja.

Također ćete morati prikupiti potrebnu opremu za testiranje. Najčešći alati za ispitivanje nepropusnosti zraka su manometar, izvor tlaka (kao što je zračni kompresor) i otopina sapunice. Neke naprednije metode ispitivanja mogu zahtijevati specijaliziranu opremu, poput detektora curenja.

Vizualni pregled

Prvi korak u ispitivanju nepropusnosti zračnog rotacijskog spoja je vizualni pregled. Ovo je jednostavan, ali važan korak koji vam može pomoći u prepoznavanju očitih znakova oštećenja ili curenja. Potražite pukotine, ogrebotine ili istrošene brtve na spoju. Obratite posebnu pozornost na područja oko brtvi i spojnih točaka.

Ako primijetite bilo kakvu vidljivu štetu, vjerojatno je da spoj curi. U tom slučaju, možda ćete morati zamijeniti oštećene dijelove prije nastavka daljnjeg testiranja. No, imajte na umu da nisu sva mjesta propuštanja vidljiva, pa samo vizualni pregled nije dovoljan za utvrđivanje zrakonepropusnosti spoja.

Ispitivanje tlaka

Jedna od najčešćih metoda ispitivanja nepropusnosti zračnog rotacijskog spoja je ispitivanje tlakom. Evo kako to možete učiniti:

1. Spojite izvor tlaka: Upotrijebite prikladno crijevo za spajanje zračnog rotacijskog zgloba na zračni kompresor ili drugi izvor tlaka. Provjerite je li spoj čvrst kako biste spriječili curenje na mjestu spajanja.
2. Ugradite mjerač tlaka: Pričvrstite manometar na spoj ili tlačni vod. To će vam omogućiti praćenje tlaka tijekom ispitivanja.
3. Povećajte pritisak: Polako povećavajte tlak u sustavu do preporučenog radnog tlaka zgloba. Za točnu postavku tlaka pogledajte specifikacije proizvođača.
4. Pratite tlak: Kada tlak dosegne željenu razinu, isključite izvor tlaka i promatrajte manometar neko vrijeme. Ako tlak značajno padne tijekom vremena, to znači da u spoju postoji curenje.

Brzina pada tlaka može vam dati ideju o ozbiljnosti curenja. Mali, postupni pad tlaka može značiti manje curenje, dok brzi pad može značiti veliko curenje.

Test vode sa sapunicom

Još jedan jednostavan i učinkovit način testiranja curenja zraka je test vodom sa sapunicom. Ova je metoda osobito korisna za otkrivanje malih curenja koja se možda ne mogu otkriti samo testiranjem tlaka.

1. Pripremite otopinu sapunaste vode: Pomiješajte malu količinu tekućeg sapuna s vodom u bočici s raspršivačem. Želite da otopina bude dovoljno sapunasta da stvara mjehuriće, ali ne pregusta.
2. Primijenite rješenje: Raspršite otopinu sapunaste vode na površinu zračnog rotacijskog zgloba, obraćajući posebnu pozornost na brtve, spojne točke i sva područja na kojima sumnjate na curenje.
3. Potražite mjehuriće: Ako dođe do curenja u spoju, zrak koji izlazi će uzrokovati stvaranje mjehurića u sapunici. Veličina i položaj mjehurića mogu vam dati ideju o veličini i mjestu curenja.

Ova metoda je brza i jednostavna, ali možda nije prikladna za sve primjene. Na primjer, u nekim industrijskim okruženjima otopina sapunaste vode možda nije dopuštena zbog problema s kontaminacijom.

Korištenje detektora curenja

Za točnije i osjetljivije otkrivanje curenja, možete koristiti detektor curenja. Dostupni su različiti tipovi detektora curenja, kao što su ultrazvučni detektori curenja i helijski detektori curenja.

Ultrazvučni detektori curenja rade otkrivanjem visokofrekventnih zvučnih valova koje proizvodi curenje zraka. Ovi detektori su neinvazivni i mogu se koristiti za brzo skeniranje velikih područja u potrazi za curenjem. S druge strane, helijski detektori curenja su osjetljiviji i mogu otkriti vrlo mala curenja. Oni rade tako što uvode plinoviti helij u sustav, a zatim koriste detektor za otkrivanje prisutnosti helija izvan sustava.

Korištenje detektora curenja zahtijeva određenu obuku i specijaliziranu opremu, ali može dati preciznije rezultate, posebno za visoko precizne primjene.

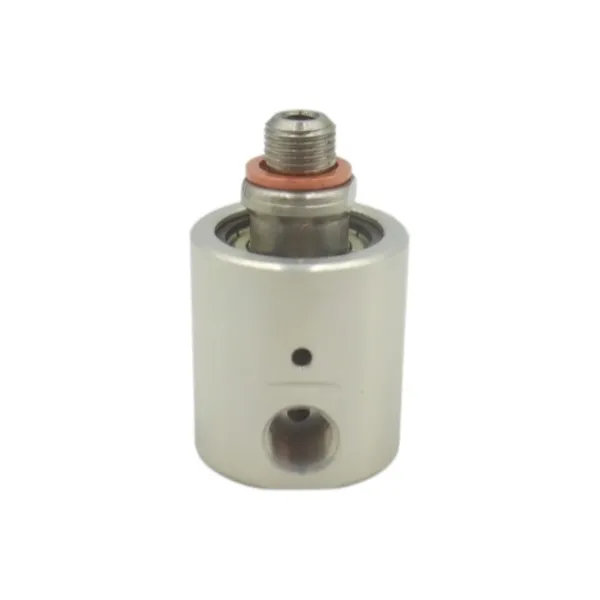

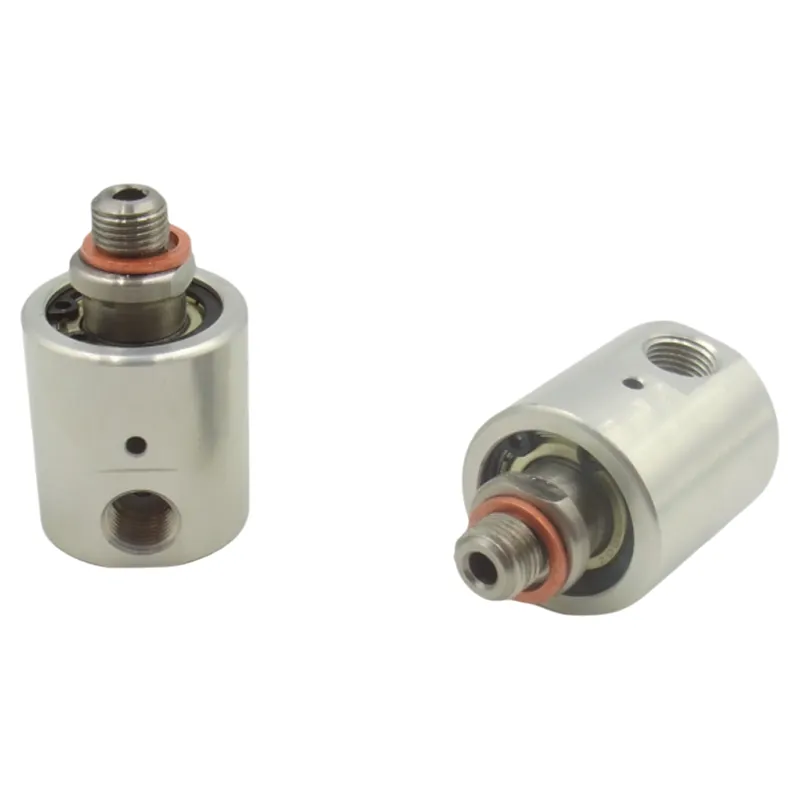

TestiranjeZračni rotacijski zglob GC003S

TheZračni rotacijski zglob GC003Sje popularan model u našoj liniji proizvoda. Kod testiranja ovog spoja primjenjuju se isti osnovni principi. Međutim, svakako slijedite posebne postupke testiranja koje preporučuje proizvođač.

Ovaj spoj može imati jedinstvene značajke ili zahtjeve, stoga je važno pogledati priručnik proizvoda za detaljne upute. Na primjer, preporučeni tlak za ispitivanje GC003S može se razlikovati od ostalih modela, a položaj brtvi i spojnih točaka također se može razlikovati.

Radnje nakon testiranja

Nakon što završite ispitivanje nepropusnosti zraka, trebate poduzeti odgovarajuće radnje na temelju rezultata. Ako zglob prođe test, spreman je za korištenje u sustavu. Međutim, ako otkrijete curenje, morat ćete popraviti ili zamijeniti spoj.

Za manja curenja, možda ćete moći riješiti problem zatezanjem spojeva ili zamjenom brtvila. Za ozbiljnija curenja, možda ćete morati zamijeniti cijeli spoj.

Zaključak

Ispitivanje nepropusnosti zračnog rotacijskog spoja važan je dio osiguravanja učinkovitog i sigurnog rada vaše opreme. Slijedeći metode navedene u ovom blogu, možete brzo i točno utvrditi curi li spoj.

Ako ste na tržištu za visokom - kvalitetomRotacijski zračni zglob, tu smo da pomognemo. Nudimo širok raspon zračnih rotacijskih spojeva koji su dizajnirani da zadovolje potrebe raznih industrijskih primjena. Bez obzira trebate li standardni spoj ili rješenje po narudžbi, možemo vam pružiti pravi proizvod.

Ako imate bilo kakvih pitanja o našim proizvodima ili vam je potrebna pomoć s ispitivanjem nepropusnosti, slobodno nam se obratite. Uvijek nam je drago pomoći vam da napravite pravi izbor za svoju opremu. Kontaktirajte nas danas kako biste započeli proces nabave i osigurali nesmetan rad vaših sustava.
