Koji je koeficijent toplinske ekspanzije materijala u vakuumskom rotacijskom spoju?

Koeficijent toplinske ekspanzije kritično je svojstvo kada se radi o materijalima koji se koriste u vakuumskom rotacijskom spoju. Kao profesionalni dobavljač vakuumskih rotacijskih spojeva, naišao sam na brojne upite o ovom koeficijentu i njegovom značaju za rad naših proizvoda. U ovom postu na blogu istražit ću koncept koeficijenta toplinskog širenja, njegov utjecaj na vakuumske rotacijske spojeve i relevantne materijale koje koristimo.

Razumijevanje koeficijenta toplinskog širenja

Koeficijent toplinske ekspanzije (TEC) mjeri djelomičnu promjenu veličine materijala kao odgovor na promjenu temperature. Kvantificira koliko se materijal širi ili skuplja kada se zagrijava ili hladi. Postoje dvije glavne vrste koeficijenata toplinskog širenja: linearni i volumetrijski. Koeficijent linearnog toplinskog širenja (α) opisuje promjenu duljine po jedinici duljine po stupnju promjene temperature, dok se volumetrijski koeficijent toplinskog širenja (β) odnosi na promjenu volumena po jedinici volumena po stupnju promjene temperature. Za čvrste tvari, volumetrijski koeficijent je približno tri puta veći od linearnog koeficijenta.

Matematički, linearno toplinsko širenje može se izraziti kao:
ΔL = L₀αΔT
gdje je ΔL promjena duljine, L₀ izvorna duljina, α je koeficijent linearnog toplinskog širenja, a ΔT je promjena temperature.

Ovaj koeficijent značajno varira među različitim materijalima. Na primjer, metali općenito imaju relativno visoke koeficijente toplinske ekspanzije, dok keramika i neki kompoziti imaju niže vrijednosti. Na vrijednost koeficijenta također utječu čimbenici kao što su kristalna struktura materijala, čistoća i temperaturni raspon.

Važnost koeficijenta toplinskog širenja u vakuumskim rotacijskim spojevima

Vakuumski rotacijski spoj mehanički je uređaj koji omogućuje prijenos tekućina (tekućina, plinova ili pare) iz stacionarnog izvora u rotirajući dio uz održavanje vakuumske brtve. Koeficijent toplinskog širenja igra ključnu ulogu u njegovoj izvedbi iz nekoliko razloga.

Prvo, tijekom rada, vakuumski rotacijski spoj može doživjeti temperaturne varijacije zbog prirode medija koji se prenosi. Ako toplina koju stvara tekućina uzrokuje neravnomjerno širenje komponenti rotacijskog priključka, to može dovesti do neusklađenosti, trošenja i curenja. Na primjer, ako osovina i kućište imaju različite koeficijente toplinskog širenja, njihove relativne dimenzije će se mijenjati kako temperatura varira. To može uzrokovati prekomjerno opterećenje brtvi, što dovodi do preranog kvara brtve i gubitka vakuuma.

Drugo, koeficijent toplinske ekspanzije utječe na ukupnu stabilnost i preciznost rotacijskog spoja. U primjenama gdje su potrebne velike brzine vrtnje i precizno pozicioniranje, čak i mala promjena dimenzija zbog toplinskog širenja može imati značajan utjecaj na performanse. Na primjer, u visokobrzinskom rotirajućem vakuumskom sustavu koji se koristi u proizvodnji poluvodiča, svako odstupanje u poravnanju uzrokovano toplinskim širenjem može dovesti do netočnog procesa taloženja ili jetkanja.

Materijali koji se koriste u vakuumskim rotacijskim spojevima i njihovi koeficijenti toplinskog širenja

U našim vakuumskim rotacijskim spojevima koristimo različite materijale, svaki odabran na temelju svojih specifičnih svojstava i zahtjeva primjene. Evo nekih uobičajenih materijala i njihovih tipičnih koeficijenata toplinske ekspanzije:

Nehrđajući čelik

Nehrđajući čelik je popularan izbor za vakuumske rotacijske spojeve zbog svoje dobre otpornosti na koroziju, visoke čvrstoće i relativno niske cijene. Klase nehrđajućeg čelika koje se najčešće koriste u našim proizvodima su 304 i 316. Koeficijent linearnog toplinskog širenja nehrđajućeg čelika 304 je približno 17,2 × 10⁻⁶ /°C na sobnoj temperaturi, dok je za nehrđajući čelik 316 oko 16,0 × 10⁻⁶ /°C. Te su vrijednosti relativno visoke u usporedbi s nekim drugim materijalima, ali ostale prednosti nehrđajućeg čelika često nadmašuju ovaj nedostatak.

Ugljični čelik

Ugljični čelik još je jedan materijal koji se koristi u nekim našim vakuumskim rotacijskim spojevima, posebno u primjenama gdje je potrebna velika čvrstoća. Ima koeficijent linearnog toplinskog širenja od oko 11,7 × 10⁻⁶ /°C. Iako je ugljični čelik skloniji koroziji u usporedbi s nehrđajućim čelikom, pravilna obrada površine može povećati njegovu otpornost na koroziju.

Keramika

Keramika se koristi u određenim visokotemperaturnim ili visokopreciznim primjenama zbog svojih niskih koeficijenata toplinske ekspanzije, visoke tvrdoće i izvrsne kemijske stabilnosti. Na primjer, aluminijeva keramika ima koeficijent linearnog toplinskog širenja od oko 7,2 × 10⁻⁶ /°C. Nisko toplinsko širenje keramike pomaže u održavanju stabilnosti dimenzija u vakuumskim rotacijskim spojevima koji rade na visokim temperaturama.

PTFE (politetrafluoretilen)

PTFE je široko korišten materijal za brtvljenje u vakuumskim rotacijskim spojevima zbog svoje izvrsne kemijske otpornosti i niskog koeficijenta trenja. Njegov koeficijent linearnog toplinskog širenja je relativno visok, oko 100 - 120 × 10⁻⁶ /°C. Ovu visoku vrijednost potrebno je pažljivo razmotriti prilikom projektiranja brtvene strukture kako bi se spriječio kvar brtve zbog pretjeranog širenja.

Utjecaj toplinskog širenja na odabir proizvoda

Prilikom odabira vakuumskog rotacijskog spoja za određenu primjenu, koeficijent toplinske ekspanzije materijala važan je čimbenik koji treba uzeti u obzir. Za primjene s velikim temperaturnim varijacijama, kao što su one koje uključuju paru visoke temperature, moramo odabrati materijale s kompatibilnim koeficijentima toplinskog širenja kako bismo smanjili rizik od toplinskog naprezanja i curenja.

Na primjer, našQS - T40 - 20 Visokotemperaturni parni rotacijski spojdizajniran je za rukovanje parom visoke temperature. Materijali korišteni u ovom proizvodu pažljivo su odabrani kako bi se osiguralo da mogu izdržati toplinski stres uzrokovan parom visoke temperature. Materijali kućišta i osovine imaju slične koeficijente toplinske ekspanzije kako bi se održalo poravnanje i cjelovitost brtve tijekom rada.

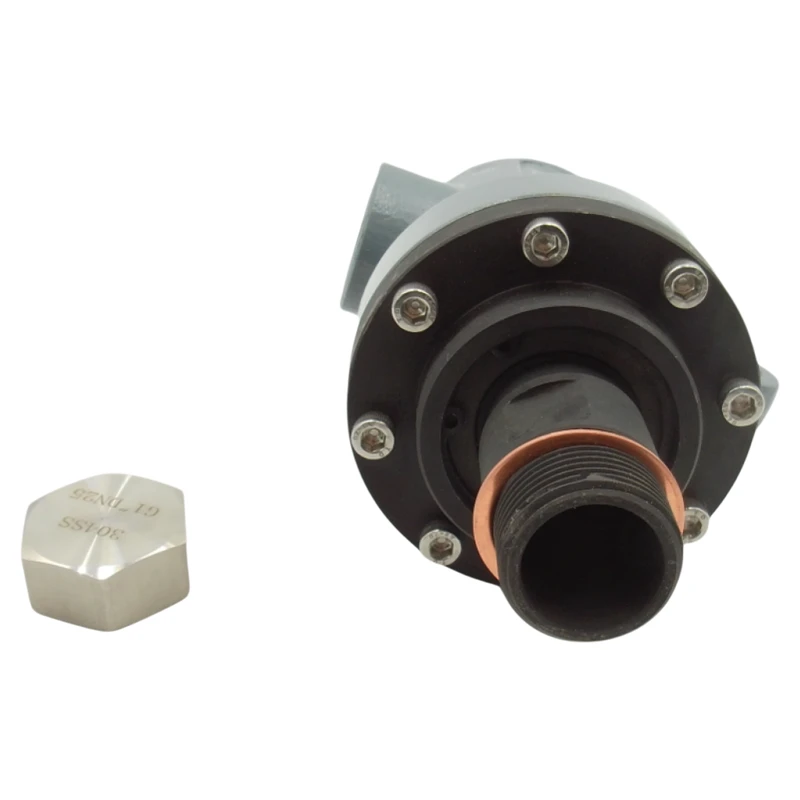

Slično tome, našVodeni i parni rotacijski spoj tipa QDi9100 - 008 - 112 Visokotemperaturni parni rotacijski spojizrađeni su od materijala koji se mogu prilagoditi promjenama temperature povezanim s prijenosom vode i pare. Ovi su proizvodi prikladni za širok raspon industrijskih primjena, uključujući preradu hrane, kemijsku proizvodnju i proizvodnju električne energije.

Zaključak

U zaključku, koeficijent toplinskog širenja materijala korištenih u vakuumskom rotacijskom spoju kritični je parametar koji utječe na njegovu izvedbu, pouzdanost i dugovječnost. Kao dobavljač vakuumskih rotacijskih spojeva, veliku pozornost posvećujemo ovom svojstvu pri odabiru materijala i dizajnu naših proizvoda. Odabirom materijala s odgovarajućim koeficijentom toplinskog širenja, možemo osigurati da naši vakuumski rotacijski spojevi mogu raditi stabilno u različitim temperaturnim uvjetima.

Ako tražite visokokvalitetni vakuumski rotacijski spoj za svoju primjenu, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti profesionalne savjete o odabiru proizvoda na temelju vaših specifičnih zahtjeva. Kontaktirajte nas da razgovaramo o vašim potrebama i započnemo pregovore o nabavi danas.

Reference

1. Callister, WD i Rethwisch, DG (2010.). Znanost o materijalima i inženjerstvo: Uvod. Wiley.
2. Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2007.). Osnove prijenosa topline i mase. Wiley.
