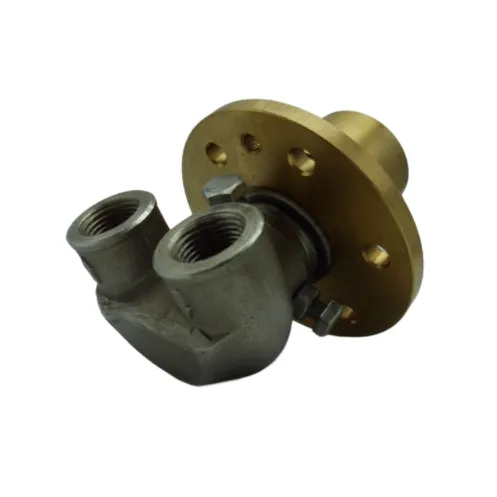

Upoznavanje sa karakteristikama matiranih rotacijskih zglobova

Jedan kraj ulazne cijevi matiranog rotacijskog zgloba je vanjska sferna površina u obliku luka, a drugi kraj izlazne cijevi je unutarnja sferna površina u obliku luka. Vanjska sferna površina u obliku luka je u kontaktu s unutarnjom sfernom površinom u obliku luka za brtvljenje, a vanjska sferna površina u obliku luka tangenta je na unutarnju sfernu površinu u obliku luka za automatsko centriranje brtvljenja.

Cilindrična tlačna opruga matiranog rotacijskog spoja ugrađena je na vrhu između ulazne cijevi i čahure vijka za podešavanje, automatski kompenzirajući pritisak na kontaktnoj površini između vanjske i unutarnje sferne površine luka.

Relativna mirnoća cilindrične tlačne opruge unutar rotacijskog zgloba, zajedno s činjenicom da na cilindričnu tlačnu oprugu ne utječe torzijsko naprezanje, čini kompenzaciju brtvene površine pomoću cilindrične tlačne opruge stabilnijom;

Žbuka za mljevenje ulazi u ulaznu cijev, a ispod ulazne cijevi nalazi se klin. Ulazna cijev se kreće okomito u ravnom utoru čahure vijka za podešavanje i ne može se kotrljati. Žbuka za mljevenje zatim teče u izlaznu cijev, koja se okreće s glavnom osi rotacijskog spoja korištene opreme.

Konačno, ispušta se kroz izlaznu cijev kako bi se postigao ulazak žbuke za mljevenje u područje obrade bez potrebe za ručnim dopremanjem, čime se produljuje radni vijek rotacijskog spoja; Kada dođe do curenja, jednostavno zamijenite brtvu O-prstena. Ova vrsta rotacijskog zgloba ima niske troškove održavanja i širok raspon primjena.
